Предупреждение ложного схватывания цементов

Применение пластифицирующих добавок и комплексов на их основе в последние десятилетия стало признанным фактором совершенствования технологии производства бетона, так как это направление позволяет улучшить физико-механические свойства бетонов и бетонных смесей, направленно формировать структуру цементного камня и, в ряде случаев, снизить себестоимость производства.

На рынке России пока не получили широкого распространения гиперпластификаторы на основе поликарбоксилатов и акриловых сополимеров, и основными пластифицирующими добавками остаются лигносульфонаты и продукты конденсации сульфированного нафталина с формальдегидом (С-3). Повышая удобоукладываемость, эти добавки одновременно замедляют наступления конца схватывания портландцемента, что является принципиально важным при монолитном бетонировании в летний период. Вместе с тем, в связи с рядом изменений технологии на большинстве цементных заводов, в последнее время участились случаи ненормально быстрой потери подвижности бетонной смеси при использовании пластифицирующих добавок, особенно технических лигносульфонатов. В технологии бетона такое явление получило название "ложное схватывание", так как за ним следует длительный индукционный период без набора прочности. Ложное схватывание является нежелательным явлением, так как препятствует качественной укладке и уплотнению бетона.

Причиной ложного схватывания является воздействие компонентов добавки на скорость гидратации клинкерных минералов, прежде всего, на трехкальциевый алюминат. На ранней стадии ускоряется образование эттрингита, что и приводит к потере удобоукладываемости. После образования эттрингита, он адсорбирует компоненты добавки и соответственно тормозит гидратацию трехкальциевого алюмината вследствие замедления превращения эттрингита в моносульфоалюминат кальция. В дополнение к этому концентрация компонентов добавки остается на таком уровне, что одновременно тормозится гидратация трехкальциевого силиката. Воздействие этих факторов и приводит к увеличению длительности индукционного периода.

На первый взгляд, выходом из ситуации при наличии ложного схватывания может послужить применения комплекса лигносульфонатов с суперпластификатором С-3, так как в этом случае удается уменьшить расход каждого из компонентов для достижения высокого пластифицирующего эффекта. Однако такой подход не учитывает известного факта, что добавки обоих типов адсорбируются на одних и тех же компонентах, прежде всего, на продуктах гидратации трехкальциевого алюмината. На кафедре "Строительные материалы и технологии" ПГУПС были выполнены экспериментальные исследования влияния пластифицирующих добавок на кинетику набора пластической прочности цементного теста. Следует учитывать, что реологические характеристики цементного теста нельзя механически переносить на свойства бетонной смеси, хотя общие тенденции, безусловно, сохраняются.

В качестве пластифицирующих компонентов применялись суперпластификатор С-3 Новомосковского завода и лигносульфонат технический Котласского завода (ЛСТ). В качестве вяжущего применялся Белгородский портландцемент марки ПЦ-500Д0, относящийся к низкоалюминатным. Для уточнения воздействия пластифицирующих добавок на особенности твердения цементного теста при постоянном водоцементном отношении было исследовано влияние на кинетику набора пластической прочности добавок С-3, ЛСТ и их комплекса.

Испытания проводились на коническом пластометре с интервалом погружения конуса 30 минут. В качестве критерия применялась величина предельного напряжения сдвига (пластической прочности) в МПа, определяемая из выражения:

где F - нагрузка в г;
h - глубина погружения конуса в см;
K - коэффициент, зависящий о угла конуса при вершине, при 45° K=0,656.

Результаты испытаний влияния пластифицирующих добавок на длительность индукционного периода приведены на рис. 1.

Суперпластификатор С-3 способствует удлинению индукционного периода твердения цемента, хотя на первой стадии отмечается некоторая потеря подвижности цементного теста. Введение добавки ЛСТ приводит к явному ложному схватыванию исследуемого цемента с последующим длительным индукционным периодом. Совместное введение добавок С-3 и ЛСТ с водой затворения приводит к существенному усилению процессов ложного схватывания, причем воздействие добавок С-3 и ЛСТ носит синергетический характер, так как потеря подвижности цементного теста при воздействии комплекса значительно больше, чем суммарное воздействие добавок С-3 и ЛСТ, введенных по отдельности.

Возникновение явления ложного схватывания связано как с составом портландцемента (минералогический состав, содержание щелочей, количество сульфатов), так и с составом добавок, прежде всего, лигносульфонатов (молекулярная масса, содержание сахаров).

Рис.1 Влияние добавок ЛСТ, С-3 и их комплекса на длительность индукционного периода и раннюю потерю пластической прочности при постоянном водоцементном отношении

В строительной практике для предотвращения ложного схватывания и быстрой потери подвижности рекомендуется раздельное введение добавок, применение повторного перемешивания, повторное введение добавки, изменение ее концентрации, введение добавки со второй половиной воды затворения, использование других видов цемента. Проанализируем применимость этих мероприятий.

Раздельное введение добавок противоречит общей тенденции получения готовых комплексных добавок. Применение повторного перемешивания и повторное введение добавок усложняет технологию производства бетона и снижает производительность, а значит, повышает себестоимость, не гарантируя достижения заданной цели. Повышение концентрации добавок увеличивает эффект ложного схватывания, а снижение их концентрации уменьшает пластифицирующий эффект и делает бессмысленным применение комплекса. Введение добавки со второй половиной воды через несколько минут после затворения замедляет потерю подвижности, но не достаточно для нейтрализации исходного высокого эффекта ложного схватывания. Следовательно, внедрение данного комплекса требует применение другого вяжущего. Для проверки воздействия комплекса С-3 + ЛСТ на раннюю стадию гидратации портландцементов других производителей были выбраны Пикалевский цемент ПЦ 500 Д0 и Оскольский цемент ПЦ 500 Д0. Добавки С-3 и ЛСТ растворялись совместно и вводились с водой затворения при дозировке 0,5 и 0,2% от массы цемента. Как показали результаты испытаний, тенденция ранней потери подвижности при использовании комплекса С-3 + ЛСТ свойственна, хотя и в меньшей степени, Пикалевскому и Оскольскому цементам. Ложное схватывание под воздействием комплекса добавок на Пикалевском портландцементе растянуто во времени до 1 часа и в несколько раз меньше, чем на Белгородском цементе. В возрасте 1 часа пластическая прочность теста на Пикалевском цементе в три раза меньше, чем на Белгородском. При испытаниях установлено, что лежалые цементы при использовании пластифицирующих добавок в меньшей степени подвержены ложному схватыванию, чем свежемолотые, что объясняется предгидратацией трехкальциевого алюмината как и в случае введения комплекса со второй частью воды затворения.

Даже при наиболее благоприятном выборе из трех исследованных портландцементов потеря пластичности цементного теста под воздействием комплекса С-3 + ЛСТ наступает намного раньше, чем в тесте без добавок (30 минут против 120 минут), что ставит вопрос о целесообразности использовании С-3 и ЛСТ при их совместном введении и требует обязательной проверки на совместимость с конкретным портландцементом.

Как было отмечено ранее, участились случаи ложного схватывания бетонных смесей при использовании в качестве пластифицирующих добавок технических лигносульфонатов. Так как повлиять на состав портландцемента представляется затруднительным за исключением случая смены завода производителя, то остается модифицировать ЛСТ или создавать комплекс, где наряду с лигносульфонатами вводить компоненты, снижающие опасность ранней потери подвижности.

Исходя из механизма образования явления "ложного схватывания" в присутствии пластифицирующих добавок, изложенного выше, в Петербургском государственном университете путей сообщения совместно с ООО "ФОРТ" разработана комплексная добавка "Экспресспласт", включающая кроме ЛСТ компоненты, в значительной степени нейтрализующие раннюю потерю подвижности бетонной смеси и снижение прочности бетона в раннем возрасте.

Анализ процессов ложного схватывания требует разработки количественной оценки потери подвижности цементного теста в ранний период твердения. В качестве такого критерия предложена дифференциальная оценка величины пластической прочности, показывающая изменение пластической прочности в единицу времени и измеряемая в кПа/мин.

На рис.2 приведены результаты определения кинетики пластической прочности цементного теста на Оскольском цементе ПЦ-500Д0 в присутствии добавок ЛСТ и Экспресспласт при постоянном водоцементном отношении и одинаковом пластифицирующем действии добавок. По этим данным построен график дифференциала кинетики пластической прочности, представленный на рис.3.

Рис.2 Влияние добавок ЛСТ и "Экспресспласт" на длительность индукционного периода и раннюю потерю пластической прочности при постоянном водоцементном отношении

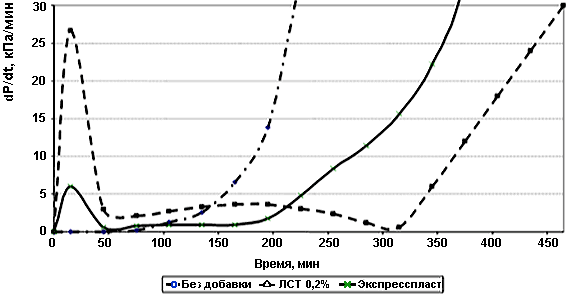

Рис.3 Дифференциал кинетики набора пластической прочности цементного теста с добавками ЛСТ и "ЭкспрессПласт"

Высота первого пика на рис. 3 является показателем величины ложного схватывания цементного теста. Как следует из полученных графиков, при равной пластифицирующей способности предрасположенность к ложному схватыванию теста с добавкой ЛСТ в пять раз больше, чем при использовании добавки "Экспресспласт". Перелом кривой вверх дает дополнительно достоверную информацию об окончании индукционного периода и начале формирования прочной структуры из гидросиликатов кальция.
