Станция подготовки и дозирования жидких компонентов СЖК 4000
 Станция подготовки и дозирования жидких компонентов СЖК 4000 производства машиностроительного предприятия "СтройМеханика" предназначена для приготовления жидких растворов методом циркуляционного перемешивания, подогрева и поддержания заданной температуры растворов, объемного дозирования порционно-непрерывным методом и дальнейшей напорной подачи их по трубопроводу к месту назначения. С применением станции СЖК 4000 возможно приготовление одновременно до 3 жидких компонентов дозой от 1 до 999 литров, также возможно увеличение количества рабочих растворов.
Станция СЖК 4000 найдет применение на предприятиях в различных отраслях промышленности, где необходимо приготовление и точная дозация жидких растворов определенной температуры (в т.ч. растворов хим. добавок, красителей, пенообразователей и т.п.).
Применение станции СЖК 4000:
- Химическая промышленность: производство жидких добавок.
- Производство лакокрасочных изделий: производство водно-дисперсионных красок, грунтовок на водной основе, защитных составов для древесины.
- Строительство: производство качественной пенобетонной смеси, качественной полистиролбетонной смеси, качественной бетонной смеси, антикоррозийных и защитных составов.
- Сельское хозяйство: производство рабочих растворов гербецидов, жидких комплексных удобрений.
- Пищевая промышленность (в специальном исполнении): производство газированных напитков, ликероводочных изделий, соков, плодоовощной продукции.
|
Станция подготовки и дозирования жидких компонентов СЖК 4000 конструктивно состоит из металлического основания, пластиковых емкостей в количестве четырех штук, блока дозирования и подачи, шкафа системы автоматизированного управления САУ СЖК LOGIC.
Описание работы станции СЖК 4000 на примере производства компонентов для пенобетонной смеси:
Вода через систему трубопроводов в заданной последовательности заливается в пластиковые емкости станции. В емкость для раствора пенообразователя заливается концентрат пенообразователя и необходимое количество воды, в емкость для раствора хим. добавок, необходимые добавки и также необходимое количество воды. Жидкие компоненты (раствор пенообразователя и раствор хим. добавок) перемешиваются с помощью циркуляционных насосов вмонтированных в боковую стенку емкости, доводятся до заданной температуры с помощью нагревательных элементов, и в заданной последовательности дозируются в бетоносмеситель или другое устройство. Вода также доводится до заданной температуры с помощью нагревательных элементов, и в заданной последовательности дозируется в бетоносмеситель.
 Управление станцией подготовки и дозирования жидких компонентов СЖК 4000 осуществляется с лицевой панели шкафа системы автоматизированного управления САУ СЖК LOGIC. Станция подготовки и дозирования жидких компонентов СЖК 4000 работает в режиме как ручного, так и автоматизированного управления, для подключения к внешней системе автоматизированного управления на корпусе шкафа управления станцией имеется разъем для внешнего подключения.
С лицевой панели шкафа системы автоматизированного управления САУ СЖК LOGIC задается необходимая температура и дозы (в литрах) для каждого компонента. По нажатии кнопки «ПУСК» заданный объем готового раствора подается из емкости по магистрали в бетоносмеситель.
 Для работы в производственных комплексах серии "СтройПеноБетон", предназначенных для производства пенобетона, рекомендована к использованию станция подготовки и дозирования жидких компонентов, оснащенная пеногенератором ТРИТОН 5М, а также пневмосистемой, предназначенной для подачи сжатого воздуха в магистраль пеногенератора. Используемый пеногенератор ТРИТОН 5М работает на любых типах пенообразователей как в автоматическом, так и ручном режимах.
Для поддержания производительности и экономии электроэнергии рекомендуется заливать в емкости станции предварительно подогретую воду, не ниже 10°С.
Станции подготовки и дозирования жидких компонентов СЖК 4000 могут применяться для модернизации существующих производственных линии пенобетона, а также комплектации вновь создаваемых производственных комплексов или заводов. Станция подготовки и дозирования жидких компонентов СЖК 4000 хорошо показала себя в работе со смесительным комплексом серии "ГИАЦИНТ", автоматизированными комплексами "СтройПеноБетон" - производство пенобетона, а также автоматизированными комплексами "СтройПолиБетон" - производство полистиролбетона.
Подготовка воды и растворов очень сильно влияют на качество выпускаемой продукции при изготовлении пенобетонной смеси, полистиролбетонной смеси, бетона и строительных растворов.
Применение подготовленных жидких компонентов позволяет сэкономить дорогостоящие материалы, используемые при изготовлении продукции. Станции подготовки и дозирования жидких компонентов СЖК 4000 находят применение на бетонных заводах и производственных участках, где необходимо применение подготовленных жидких компонентов и растворов, в тех производствах, где руководство заботится о выпуске высококачественной продукции.
 Конкурентные преимущества станции подготовки и дозирования жидких компонентов СЖК 4000:
- Производительность до 210 литров в минуту позволяет использовать станцию СЖК 4000 как в составе небольших производственных комплексов, так и на высокопроизводительных автоматизированных линиях.
- Компактность конструкции позволяет использовать станцию СЖК 4000 как в составе станционарных производственных комплексов, так и мобильных агрегатов (например, в составе мобильного бетонного завода серии "MOBILBETON").
- Возможность работы со всеми типами бетоно- и растворосмесителей делает станцию СЖК 4000 универсальной в применении.
- Пеногенератор ТРИТОН 5М, применяемый в составе станции СЖК 4000, работает как на синтетическом, так и на органическом пенообразователе, что позволяет производить более качественный пенобетон с применением органического пенообразователя.
- Высокое качество сборки станции СЖК 4000 позволяет использовать агрегат долгое время без поломок.
- Возможность интегрирования в автоматизированные комплексы реализована с применением в составе станции системы автоматизированного управления САУ СЖК LOGIC, разработанной нашим партнером - фирмой "АВС-МК"
Применение качественных комплектующих европейских производителей отражается на надежной и стабильной работе пеногенаратора:
- счетчики воды импульсного типа фирмы
 (WEHRLE, Германия)
- электромагнитные клапаны фирмы
 (ASCO JOCOMATIC, Нидерланды)
- циркуляционные насосы фирмы
 (PEDROLLO, Италия)
- датчики уровня фирмы
 (ОВЕН, Россия)
- логические контроллеры фирмы
 (АВС-МК, Россия)
Состав станции подготовки и дозирования жидких компонентов СЖК 4000
| Наименование |
Кол-во |
Примечания |
| Рама-основание |
1 шт. |
Габаритные размеры 2500×2100×100 мм |
| Емкость рабочего раствора |
4 шт. |
Объем 1 м³ |
| Насос центробежный |
1 шт. |
РК-300:
производительность 150 л/мин,
установленная мощность 2,2 кВт |
| Насос центробежный |
2 шт. |
СР-170:
производительность 30 л/мин,
установленная мощность 2,2 кВт |
| Счетчик расхода жидкости |
|
Импульсного типа |
| Клапан электромагнитный |
8 шт. |
Соленоидный,
н/з,
напряжение питания 220 В |
| Обратный клапан |
|
|
| Датчик уровня жидкости верх/низ |
8 шт. |
Тип: кондуктометрический |
| Датчик температуры |
4 шт. |
Термопреобразователь сопротивления |
| Нагревательный элемент |
12 шт. |
Установленная мощность 12 кВТ |
| Система автоматизированного управления САУ СЖК LOGIC (шкаф управления) |
1 шт. |
Габаритные размеры 800×300×1000 мм |
| Магистраль |
20 м |
|
Дополнительная комплектация
| Наименование |
Кол-во |
| Пеногенератор ТРИТОН 5М |
1 |
| Блок подготовки сжатого воздуха |
1 |
| Воздушный компрессор К11 |
1 |
Технические характеристики
| Количество емкостей, шт |
4 |
| Объем емкости, л |
1000 |
Установленная мощность, кВт
- с применением источника подогрева воды
- без применения источника подогрева воды |
86
50 |
| Напряжение питания, В |
380 |
| Частота тока, Гц |
50 |
| Максимальная доза жидкости за один цикл, л |
999,9 |
| Минимальная доза воды за один цикл, л |
1 |
| Относительная погрешность дозирования, % |
2,5 |
Давление воды в магистрали, МПа (кгс/см)
- не более
- не менее |
1,0 (10)
0,3 (3) |
| Температура растворов, °С |
5-45 |
| Погрешность поддержания заданной температуры, % |
5 |
| Габаритные размеры (L×B×H), мм |
2500×2100×1165 |
| Масса установки, кг |
400 |
| Пределы регулирования расхода одного компонента, л |
1 |
Максимальная производительность одного компонента, л/мин
- вода
- добавка |
150
30 |
| Максимальное количество циклов |
999 |
Габаритные размеры

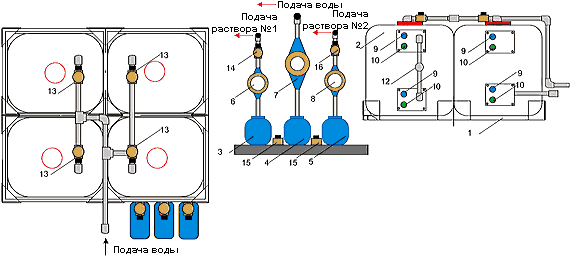

Состав станции подготовки и дозирования жидких компонентов СЖК 4000
1. Рама-основание; 2. Емкость рабочего раствора; З. Насос центробежный (подача раствора №1); 4. Насос центробежный (подача воды); 5. Насос центробежный (подача раствора №2); 6. Счетчик расхода (раствор №1); 7. Счетчик расхода (вода); 8. Счетчик расхода (раствор №2); 9. Датчик уровня жидкости (низ/верх); 10. Датчик температуры; 11. Нагревательный элемент; 12. Циркуляционный насос (перемешивание компонентов раствора); 13. Электромагнитный клапан (подача воды в емкость рабочего раствора); 14. Электромагнитный клапан (подача раствора №1); 15. Электромагнитный клапан (подача воды); 16. Электромагнитный клапан (подача раствора №2)
|
